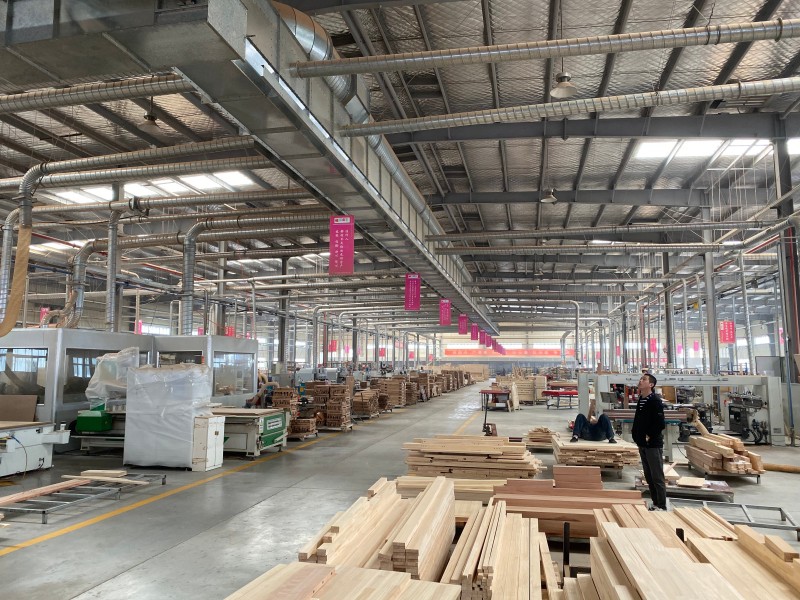

Gran fábrica de muebles

Este proyecto presenta un sofisticado sistema centralizado de recolección de polvo Diseñado para una instalación de alta capacidad que produce muebles de madera maciza y paneles. La filosofía de diseño central se centra en maximizar la eficiencia operativa y al mismo tiempo garantizar un ciclo de vida sostenible del equipo.





Eficiencia inteligente: VFD (variador de frecuencia) ajusta la potencia de succión en tiempo real en función de las máquinas activas. Ahorra un 35% de energía.

Fiabilidad modular: la matriz de múltiples ventiladores garantiza cero tiempo de inactividad. Si un ventilador se detiene, la fábrica sigue funcionando.

Filtración híbrida: medios especializados capturan tanto astillas de madera pesadas como polvo de paneles ultrafino.

Protección del ciclo de vida: sensores de mantenimiento predictivo incorporados y protección contra explosiones con certificación ATEX para extender la vida útil del sistema y garantizar la seguridad.



Métricas clave	Especificaciones
Escala del proyecto	Capacidad anual: 60.000 juegos
Flujo de aire total	120.000 $m^3/h$
Sistema de energía	132 kW (Equipado con Control Inteligente VFD)
Nivel de emisión	$< 5 mg/m^3$ (supera los estándares de la UE)



Desafíos de la recolección de polvo en las grandes fábricas de muebles



Una gran instalación de producción de muebles puede operar varios tipos de máquinas simultáneamente, y cada proceso genera diferentes características de polvo y virutas. El sistema de extracción debe tener en cuenta tanto los requisitos de las máquinas individuales como la demanda combinada de la red de producción.

Proceso de producción	Desafío de recolección de polvo	Consideración del diseño del sistema
Aserrado y cepillado de madera maciza	Astillas, virutas y aserrín de madera de gran tamaño	Dimensiones de conducto adecuadas y transporte de virutas fiable
Mecanizado y fresado CNC	Generación de virutas de alto volumen y partículas finas en el aire.	Conexiones de extracción a nivel de máquina y suficiente flujo de aire
Corte y taladrado de paneles	Polvo generado en múltiples estaciones de procesamiento	Conductos secundarios coordinados y distribución del flujo de aire.
bandas de borde	Partículas finas procedentes de operaciones de recorte y acabado.	Recogida localizada en puntos generadores de polvo.
Lijado y preparación de superficies.	Polvo fino que puede extenderse a las zonas circundantes.	Filtración adecuada y captura efectiva de la fuente.
Múltiples líneas de producción	Demanda de extracción variable a medida que las máquinas arrancan y se detienen	Regulación del flujo de aire basada en la demanda y gestión de la capacidad del ventilador.

El número total de máquinas por sí solo no determina la capacidad requerida del sistema. También se deben evaluar las especificaciones de la máquina, las condiciones de operación simultánea, la resistencia de los conductos y las características del polvo generado.



Configuración del sistema centralizado de recolección de polvo LUFMAX



1. Captura de polvo a nivel de máquina

Cada máquina conectada requiere un sistema de extracción adecuado a sus salidas de polvo y condiciones de funcionamiento. Las campanas extractoras, los puertos de las máquinas y las conexiones derivadas acumulan polvo cerca del punto de generación.

Para las fábricas que procesan tanto madera maciza como paneles de ingeniería, la red de extracción debe tener en cuenta las diferencias entre virutas más pesadas, virutas y polvo de lijado más fino.

2. Red de conductos diseñados

Los conductos transportan el material recolectado desde las estaciones de producción individuales hasta el equipo de filtración central. Los conductos principales, las conexiones secundarias, las válvulas y las rutas están diseñados según el diseño de fábrica y el flujo de aire requerido en cada máquina.

El tamaño adecuado de los conductos y el equilibrio del flujo de aire ayudan a reducir el riesgo de succión inadecuada, resistencia excesiva y acumulación de polvo en la red de transporte.

3. Filtración centralizada

La unidad de filtración separa el polvo recogido del aire de transporte. Dependiendo de la aplicación, el sistema puede incorporar configuraciones adecuadas de preseparación y filtración por mangas o por cartuchos.

Los medios filtrantes, los métodos de limpieza y la capacidad de filtración deben seleccionarse de acuerdo con las características del polvo, la carga esperada, los requisitos de mantenimiento y los límites de emisión aplicables.

4. Sistema modular de múltiples ventiladores

Los sistemas centralizados de recolección de polvo LUFMAX pueden utilizar una disposición modular de múltiples ventiladores para respaldar la demanda de producción cambiante. El sistema de control puede activar los módulos de ventilador necesarios según la carga operativa, en lugar de depender exclusivamente de un único ventilador funcionando continuamente a plena capacidad.

Este enfoque admite el funcionamiento basado en la demanda y permite que los módulos de ventiladores individuales se mantengan de forma independiente, sujeto a la configuración del sistema y los requisitos operativos.

5. Regulación inteligente del flujo de aire

Un sistema de control centralizado puede coordinar el funcionamiento del ventilador y la regulación del flujo de aire en las zonas de producción conectadas. El control de la presión y las válvulas de control adecuadas ayudan a gestionar las diferencias en la demanda de extracción entre máquinas.

La estrategia de control debe desarrollarse en torno al programa de operación real de la máquina, la resistencia del sistema y las condiciones de extracción requeridas.

6. Descarga de polvo automatizada

El polvo y las virutas acumulados deben retirarse del equipo de filtración y transferirse a un lugar de almacenamiento o manipulación adecuado. Dependiendo de la escala de producción y el diseño del sistema, esto puede incluir tolvas, válvulas rotativas, contenedores de recolección o equipos de transporte.

La capacidad de descarga de polvo debe coincidir con el volumen de residuos esperado para evitar una acumulación que pueda interferir con el funcionamiento continuo.



¿Por qué utilizar un sistema centralizado de recolección de polvo en una gran fábrica de muebles?



Característica del sistema	Valor operativo
Extracción multimáquina	Conecta múltiples estaciones de producción a través de una red de conductos coordinada.
Control inteligente del ventilador	Adapta la capacidad activa del ventilador a la demanda de extracción cambiante
Configuración de ventilador modular	Admite operación por etapas y mantenimiento independiente de módulos de ventilador
Filtración centralizada	Consolida la separación de polvo y el mantenimiento del filtro.
Conductos diseñados	Distribuye la capacidad de extracción según los requisitos de la máquina.
Descarga de polvo automatizada	Apoya la recogida y manipulación organizada de residuos de producción.
Planificación de sistemas ampliables	Permite considerar cambios futuros de capacidad y diseño durante el diseño del sistema.

El consumo real de energía, el rendimiento de la recolección de polvo y los requisitos de mantenimiento dependen del tamaño del equipo, la calidad de la instalación, los cronogramas de operación y la condición del sistema.



Recolección de polvo centralizada frente a colectores de polvo individuales



Para una gran fábrica de muebles, la elección entre extracción centralizada y colectores individuales depende de la escala de producción, la disposición de la máquina y los requisitos operativos.

Factor de evaluación	Sistema centralizado de recolección de polvo	Colectores de polvo individuales
Equipo conectado	Múltiples máquinas y áreas de producción.	Una máquina o un pequeño grupo de máquinas.
Conductos	Red de conductos de ingeniería compartida	Conexiones cortas y dedicadas
control del ventilador	Puede coordinar la capacidad entre máquinas conectadas	Generalmente controlado en la unidad individual
Mantenimiento	Acceso centralizado a equipos de filtración y descarga de polvo.	Mantenimiento distribuido en unidades separadas
Planificación de la instalación	Requiere cálculos de flujo de aire a nivel del sistema y diseño de conductos.	Generalmente más simple para aplicaciones aisladas
Aplicación adecuada	Grandes fábricas de muebles e instalaciones de carpintería multilínea	Pequeños talleres o máquinas independientes

Para instalaciones grandes con una utilización cambiante de las máquinas, un sistema centralizado puede simplificar la gestión del polvo y coordinar la demanda de extracción en todas las zonas de producción. Los colectores individuales pueden seguir siendo adecuados para estaciones de trabajo aisladas o áreas que no son prácticas para conectarse a la red central.



Consideraciones de seguridad y mantenimiento a largo plazo



El polvo de madera y algunos polvos de paneles de ingeniería pueden presentar riesgos de polvo combustible. Por lo tanto, se debe diseñar un sistema de extracción centralizado teniendo en cuenta las propiedades del material recolectado, las posibles fuentes de ignición y los requisitos de seguridad aplicables.

Área	Consideración de ingeniería
Evaluación del peligro del polvo	Evaluar las características combustibles del material procesado.
Equipos de filtración	Seleccione medios filtrantes y arreglos de limpieza adecuados
Conductos	Revisar la velocidad del transporte de polvo, los riesgos de deposición y el acceso de inspección.
Ventilador y equipo eléctrico.	Evaluar la idoneidad para el entorno de instalación y los peligros identificados.
Protección contra explosiones	Especificar ventilación, aislamiento, supresión u otras medidas apropiadas cuando sea necesario.
Mantenimiento del filtro	Supervise la caída de presión, el estado del filtro y el rendimiento de la limpieza.
Descarga de polvo	Evite la acumulación excesiva y garantice una manipulación fiable de los residuos
Monitoreo del sistema	Verifique el flujo de aire, el funcionamiento del ventilador y el rendimiento del sistema de control.

Las medidas de protección necesarias dependen de la evaluación de riesgos específica del sitio y de las regulaciones aplicables. Deben establecerse durante el diseño de ingeniería en lugar de asumirse como características estándar de cada instalación.



Sistemas de recolección de polvo personalizados para fábricas de muebles



LUFMAX evalúa proyectos de recolección centralizada de polvo de acuerdo con la maquinaria de la fábrica, los requisitos de producción y las condiciones de instalación.

Parámetro de diseño	Información requerida
Producción en fábrica	Muebles de madera maciza, muebles panelados o producción mixta.
Maquinaria conectada	Fresadoras, sierras, cepilladoras, fresadoras, lijadoras y perforadoras CNC
Cantidades de máquina	Número de máquinas y puntos de extracción
Horario de funcionamiento	Máquinas funcionando simultáneamente, turnos de producción y horas de funcionamiento.
Requisitos de flujo de aire	Flujo de aire y presión necesarios en los puntos de extracción individuales
Diseño de conductos	Planos de fábrica, posiciones de la máquina, recorrido y altura de instalación.
Configuración de filtración	Características del polvo, carga y rendimiento de filtración requerido.
Configuración del ventilador	Demanda total del sistema, carga operativa y requisitos de control.
Descarga de polvo	Volumen de residuos, disposiciones de almacenamiento y método de manipulación.
Requisitos de seguridad	Evaluación del peligro del polvo y normas de protección aplicables.
Expansión futura	Líneas de producción planificadas, maquinaria adicional y requisitos de capacidad.

Con base en esta información, se puede evaluar la capacidad del ventilador, el tamaño de los conductos, la configuración de filtración, la lógica de control y las disposiciones de descarga de polvo del sistema.



Solicite una propuesta de sistema centralizado de recolección de polvo a LUFMAX



LUFMAX ofrece soluciones centralizadas de recolección de polvo para fábricas de muebles e instalaciones industriales de carpintería que requieren extracción coordinada en múltiples líneas de producción.

Para la fabricación de muebles a gran escala, el diseño del sistema debe tener en cuenta los horarios de funcionamiento de la máquina, la distribución del flujo de aire, la filtración, la descarga de polvo y el mantenimiento a largo plazo. Una configuración basada en las condiciones de producción reales puede ayudar a evitar tanto una capacidad de extracción insuficiente como una operación innecesaria del equipo.

Comparta el diseño de su fábrica, la lista de máquinas, el cronograma operativo y los requisitos de recolección de polvo con LUFMAX para analizar un sistema centralizado de recolección de polvo adaptado a sus instalaciones de fabricación de muebles.
