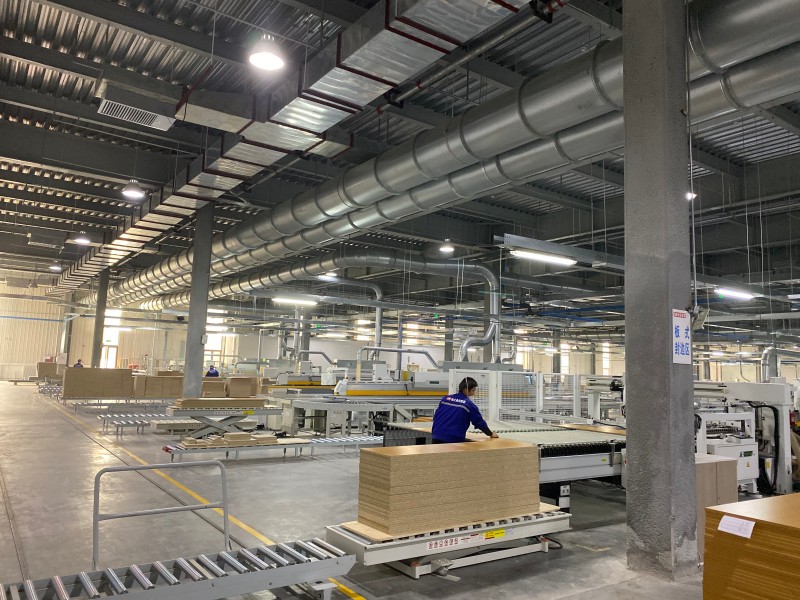

Fábrica de muebles de paneles

Las fábricas automatizadas de muebles de paneles a gran escala a menudo luchan con las enormes cantidades de polvo fino generado por los centros CNC de alta velocidad y las líneas automáticas de encolado de bordes. Si la presión de extracción es insuficiente, el polvo se acumula en los rieles y sensores de precisión, lo que activa alarmas en los equipos y costosos tiempos de inactividad. Además, los sistemas convencionales carecen de sensores inteligentes para ajustar el flujo de aire basándose en la conmutación de líneas, lo que genera un enorme desperdicio de energía durante el ralentí. En un entorno de producción de alto ritmo, cualquier limpieza manual o falla del sistema crea un efecto dominó que retrasa programas completos de pedidos.





LUFMAX ofrece una solución perfecta al integrar la tecnología de control de bus inteligente directamente en su flujo de producción automatizado. Nuestros sistemas VFD adaptativos garantizan una presión negativa óptima para cada máquina, lo que extiende significativamente la vida útil de los husillos y sensores de precisión. Equipados con filtración industrial continua por chorro de pulso, nuestros sistemas admiten un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana, manteniendo la potencia de succión máxima incluso bajo cargas de producción máximas. Al permitir una operación no tripulada y matrices de ventiladores de alta eficiencia, LUFMAX no solo garantiza una limpieza impecable para los procesos de taladrado y encolado de bordes, sino que también proporciona una base sólida y sin tiempo de inactividad para la fabricación continua a gran escala.



Desafíos de la recolección de polvo en las fábricas de muebles de paneles



Los diferentes procesos de producción generan diferentes tipos y cantidades de polvo. Un sistema de extracción de polvo adecuado debe tener en cuenta estas diferencias al determinar el flujo de aire, los puntos de recolección, las dimensiones de los conductos y los requisitos de filtración.

Proceso de producción	Polvo y residuos generados	Consideraciones sobre la extracción de polvo
Corte y fresado CNC	Partículas finas de madera, polvo de tableros y virutas	Gabinete de la máquina, puertos de extracción y suficiente flujo de aire en el punto de corte
Corte de paneles	Aserrín, virutas y partículas en suspensión	Extracción en las salidas de recogida de la hoja de sierra y de la máquina.
bandas de borde	Polvo fino, partículas de corte de bordes y virutas pequeñas	Recogida en estaciones de recorte, raspado y acabado.
Perforación y mandrinado	Virutas localizadas y partículas finas.	Conexiones de extracción adaptadas a la estructura de la máquina
Lijado de paneles	Polvo fino en suspensión y restos de lijado	Captura efectiva de la fuente y filtración adecuada
Producción multilínea	Polvo de varias máquinas funcionando simultáneamente	Equilibrio del flujo de aire, control de conductos secundarios y operación coordinada del ventilador

El sistema debe diseñarse teniendo en cuenta la maquinaria y las condiciones de funcionamiento reales. Conectar más máquinas a un colector sin comprobar la demanda de flujo de aire combinado puede provocar una extracción insuficiente en las estaciones de trabajo individuales.



Configuración del sistema centralizado de extracción de polvo



un sistema centralizado de extracción de polvo conecta múltiples máquinas generadoras de polvo a una red de recolección común. LUFMAX puede evaluar la configuración del sistema según la cantidad de máquinas conectadas, los requisitos de producción, el espacio de instalación y la capacidad de manejo de polvo requerida.

1. Captura de polvo en la fuente

Las campanas de extracción y los puertos de la máquina recogen el polvo que se genera durante el corte, fresado, perforación y lijado. La captura eficaz de la fuente reduce la cantidad de polvo que se escapa al taller.

La interfaz de recolección debe coincidir con el diseño de la máquina y el tipo de material que se procesa.

2. Distribución de conductos y flujo de aire

Una red de conductos principales y de conductos secundarios transporta el polvo recogido de las máquinas individuales al equipo de filtración. El diámetro del conducto, el recorrido, las conexiones derivadas y la distribución del flujo de aire deben evaluarse en conjunto.

Para líneas de producción con diferentes programas operativos, el control del flujo de aire puede ayudar a adaptar la demanda de extracción a las máquinas en funcionamiento.

3. Separación y filtración de polvo

La sección de filtración separa el polvo del aire de transporte. Dependiendo de la aplicación, el sistema puede incorporar preseparación ciclónica, filtración de bolsas u otras tecnologías adecuadas de recolección de polvo.

La selección del filtro debe tener en cuenta las características de las partículas, la carga de polvo, el flujo de aire requerido, el acceso para mantenimiento y los requisitos de emisiones aplicables.

4. Sistema de control y ventilador

El ventilador proporciona el flujo de aire y la presión necesarios para transportar el polvo a través de la red de conductos y equipos de filtración. La selección del ventilador debe considerar la resistencia total del sistema y las condiciones de funcionamiento de la maquinaria conectada.

Cuando sea apropiado, se puede considerar el control de frecuencia variable o una configuración modular de múltiples ventiladores para ajustar la operación a las cargas de producción cambiantes.

5. Descarga y recolección de polvo

El polvo y las virutas de madera acumulados requieren una disposición adecuada de descarga y almacenamiento. Dependiendo del diseño del sistema, esto puede incluir contenedores de recolección, tolvas, válvulas rotativas o equipos de transporte.

El método de descarga debe adaptarse al tipo y volumen de residuos generados y a las disposiciones de manipulación de materiales de la fábrica.



Consideraciones recomendadas del sistema para diferentes líneas de producción



Requisito de fábrica	Consideraciones de diseño recomendadas
Múltiples máquinas CNC	Compatibilidad con el puerto de la máquina, demanda combinada de flujo de aire y equilibrio de ramas
Seccionadoras automáticas	Recogida en la zona de corte y transporte eficaz de virutas
Borde de borde de gran volumen	Extracción en los puntos de recorte y raspado.
Producción intensiva en lijado	Captura de polvo fino, selección de filtros y frecuencia de mantenimiento.
Múltiples líneas de producción	Red central de conductos, regulación del flujo de aire y control coordinado.
Operación continua de fábrica	Limpieza de filtros, capacidad de descarga de polvo, acceso para mantenimiento y redundancia de equipos cuando sea necesario

La configuración final del equipo debe basarse en la lista de máquinas, el programa de operación, las propiedades del polvo y la evaluación de ingeniería específica del sitio.



¿Por qué considerar un sistema centralizado para la producción de muebles con paneles?



Un sistema centralizado puede simplificar la gestión del polvo cuando funcionan varias máquinas en una gran área de producción.

• Recogida multimáquina: Conecta equipos de corte, fresado, taladrado, enchapado de cantos y lijado adecuados a una red de extracción coordinada.

• Gestión integrada del flujo de aire: Permite evaluar el diseño de los conductos y la capacidad del ventilador en comparación con la demanda de producción real.

• Mantenimiento centralizado: Consolida los equipos de filtración y descarga de polvo para simplificar la inspección y el servicio de rutina.

• Planificación flexible del sistema: Admite el enrutamiento de conductos de diseño específico y la expansión futura cuando se considera durante el diseño inicial.

• Gestión del entorno de producción: Ayuda a controlar la acumulación de polvo alrededor de la maquinaria conectada y reduce la propagación del polvo del proceso capturado.

El rendimiento de extracción real y el costo operativo dependen del tamaño del sistema, las carcasas de la máquina, la resistencia de los conductos, el estado del filtro y los patrones de producción.



Consideraciones de seguridad y mantenimiento



El polvo de madera y de paneles de ingeniería puede presentar riesgos de incendio y de polvo combustible bajo ciertas condiciones. Por lo tanto, el equipo de extracción de polvo debe seleccionarse e instalarse teniendo en cuenta las propiedades del material, las posibles fuentes de ignición y los requisitos de seguridad locales aplicables.

Las consideraciones importantes incluyen:

Artículo	Consideración de ingeniería
polvo combustible	Evaluar la explosibilidad del polvo y determinar las medidas de protección necesarias.
Fuentes de ignición	Evalúe los riesgos de chispas, la conexión a tierra, la unión y otras salvaguardas específicas de la aplicación.
Equipos de filtración	Seleccione medios filtrantes y métodos de limpieza adecuados
Conductos	Revisar el flujo de aire, los riesgos de deposición de polvo, el acceso de inspección y los requisitos de conexión a tierra.
Descarga de polvo	Prevenir la acumulación excesiva y establecer procedimientos adecuados para el manejo de residuos.
Mantenimiento de rutina	Supervise el estado del filtro, la caída de presión, el flujo de aire y la operación de descarga.

Se deben especificar la ventilación de explosiones, el aislamiento, la supresión o la detección de chispas cuando así lo requiera la evaluación de peligros del polvo y las normas aplicables. No se debe suponer que estas características estén incluidas en todas las configuraciones del sistema.



Sistemas de extracción de polvo personalizados para fábricas de muebles de paneles



LUFMAX Puede evaluar los requisitos de recolección de polvo centralizada para la producción de muebles de paneles basándose en la siguiente información del proyecto.

Parámetro de personalización	Información requerida
Diseño de fábrica	Planos de taller, zonas de producción y espacio de instalación disponible.
Maquinaria conectada	Tipos de máquinas, cantidades, dimensiones de los puertos de extracción y diseños de equipos.
Horario de funcionamiento	Operación simultánea de máquinas, turnos y horas de producción.
Características del polvo	Material del panel, características de las partículas y carga de polvo esperada.
Requisitos de flujo de aire	Flujo de aire de extracción requerido en cada máquina y demanda total del sistema
Conductos	Enrutamiento, conexiones de derivación, altura de instalación y espacio disponible
Filtración	Método de separación, medios filtrantes y disposición de limpieza adecuados
Descarga de polvo	Contenedores de recolección, tolvas, método de transporte y requisitos de almacenamiento.
Requisitos de seguridad	Evaluación del peligro del polvo, normas aplicables y medidas de protección requeridas.
Preferencias de control	Requisitos de control manual o automático, regulación del flujo de aire y monitoreo

Estos detalles ayudan a establecer un diseño del sistema, una configuración del equipo y una propuesta técnica adecuados para la instalación de producción específica.



Analice su proyecto de extracción de polvo en una fábrica de muebles de paneles con LUFMAX



LUFMAX suministra sistemas centralizados de extracción de polvo para aplicaciones de carpintería y fabricación de muebles. Cada proyecto se puede evaluar según el proceso de producción, la maquinaria conectada, la demanda de flujo de aire, el diseño del taller y los requisitos de manejo de polvo.

Ya sea que esté planificando una nueva fábrica de muebles de paneles o actualizando una red de recolección de polvo existente, proporcione la lista de máquinas, el diseño de la fábrica y los requisitos de producción para ayudar a determinar la configuración adecuada de extracción y filtración.

Póngase en contacto con LUFMAX para analizar un sistema de extracción de polvo adaptado a su línea de producción de muebles con paneles.
